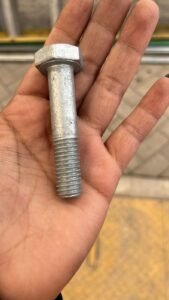

El perno Estructural ASTM A325 es una pieza metálica Galvanizada Caliente con diferentes medidas de largo y diámetro ½ pulgada. Son marcados sobre su cabeza de forma hexagonal ancha con A 325. Su grueso recubrimiento galvanizado caliente garantiza una excelente protección ante el óxido y las inclemencias del medio ambiente. Estos pernos vienen acompañados de su Tuerca Estructural ASTM A194 y su Rodela Estructural ASTM F436. Se utilizan en estructuras de requerimientos para alta resistencia ante la tracción o corte. Para hacer uniones estructurales de manera mecánica.

ASTM A194 TIPO A-325 / ASTM A490
DIMENSIONAL	ANSI/ASME B 18.2.6
MECÁNICA	ASTM A490 – ASTM A325
ACABADOS	Pavonado – Galvanizado

————————————————————————————————————————————-

D Diámetro (Pulgadas)	Hilo por Pulg. (threads per inch) UNC (Coarse)	F Distancia entre caras (Pulgadas)
1/2	13	7/8
5/8	11	1-1/16
3/4	10	1-1/4
7/8	9	1- 7/16
1	8	1- 5/8
1-1/8	7	1-13/16
1-1/4	7	2
1-3/8	6	2 – 3/16
1-1/2	6	2 – 3/8

————————————————————————————————————————————

H Altura (Pulgadas)	Lr Largo de Rosca UNC (Referencial)
5/16	1.00
25/64	1.25
15/32	1.38
35/64	1.50
39/64	1.75
11/16	2.00
25/32	2.00
27/32	2.25
15/16	2.25

————————————————————————————————————————————-

Grado de resistencia (Grade desigantion)	Especificaciones (Specifications)
Grado de resistencia (Grade desigantion)	Diámetro (Diameter)	Material (Material)
A 325 TIPO 1	1/2 a 1” 1 – 1/8 a 1 – 1/2	Acero mediano carbono tratado termicamente (Medium carbon steel quenched and tempered)
A 490 TIPO 1	1/2 a 1 1/2	Acero mediano carbono tratado termicamente

————————————————————————————————————————————-

Grado de resistencia (Grade desigantion)	Especificaciones (Specifications)
Grado de resistencia (Grade desigantion)	Dureza Rockwell (Rockwell Hardness)	Resistencia Mínima a la Tracción (Psi)
A 325 TIPO 1	C 25 a C 34 C 19 a C 30	105 000
A 490 TIPO 1	C 33 a C 39	150 000

Diametro	1/2", 5/8", 3/4", 7/8", 1", 1.1/4", 1.1/2"
Longitud	1", 1.1/4", 1.1/2", 1.3/4", 2", 2.1/4", 2.1/2", 2.3/4", 3", 3.1/4", 3.1/2", 3.3/4", 4", 4.1/4" 4.1/2", 5", 5.1/2", 6"
